Somun kaynağı KCF pimi M10 kcf kılavuz pimi kcf konum pimi
1.Açıklamalar:
KCF özel bir metal malzemedir, ana metal elementler arasında demir, krom, kurşun, cıva, PBB, PBDE vb. Özel ısıl işlem prosesi ile 1000-1500 sıcaklık aralığında ayarlama sürecinde, 8- Yüzeyde 10u kalınlığında yüksek kaliteli yalıtım tabakası, bu malzeme pim, boru ve her türlü şekle işlenebilir, esas olarak otomobil endüstrisinde cıvata, somun kaynağı gibi yüksek sıcaklık, yalıtım ortamı koruması gibi bazı ürün parçaları için kullanılır.
KCF Kılavuz Pimleri / Kovanı bir yalıtım kaplaması değil, soyulmayan özel işlenmiş bir yalıtım malzemesidir.
Birkaç on yıldır direnç kaynağı uygulamalarında kullanılmaktadır.Yüzeyinde yalıtımlı bir cilde sahiptir.Herhangi bir şekil hızlıca yapılabilir.Standart şekillerimiz iş dünyasında daha ucuzdur.
Genellikle kaynak somunu konumlandırma pimi olarak seramik kılavuz pimleri kullanırız, ancak seramiklerin dayanıklılığı zayıf, kırılgandır, bu nedenle artık seramik yerine KCF kılavuz pimi giderek daha popüler hale gelmektedir.
2.KCF Kılavuz Pimi Teknik Özellikleri
Pim Malzemesi: KCF, AL2O3, ZrO2, Si3N4, Seramik, Paslanmaz Çelik vb.
KCF Pimleri Çapı: M4, M5, M6, M8, M10, M12…
Uygulama: KCF kılavuz pimleri, projeksiyon kaynağı, somun kaynağı, saplama kaynağında yaygın olarak kullanılmaktadır.
3.Avantajlar:
▲yüksek sıcaklık dayanımı
▲ üstün termal şok direnci
▲ mükemmel aşınma direnci
▲ mekanik yorgunluk ve sürünme direnci
▲ İyi oksidasyon direnci ile mükemmel ıslatma özelliği
▲ Çubuk şeklinin işlenmesi uygundur ve süre kısalacaktır.
4.KCF standart pimi
| |
Bir |
B |
C |
D |
E |
F |
G |
L |
Q |
R |
| KCF-M4- (B) |
3.2 |
4 ～ 7 |
10 |
5 |
2 |
22 |
4 |
31 |
2.5 |
9 |
| KCF-M5- (B) |
4.1 |
5 ～ 8 |
10 |
6 |
2.5 |
22 |
4 |
32 |
3 |
13.3 |
| KCF-M6- (B) |
4.9 |
6 ～ 9 |
10 |
7 |
2.5 |
22 |
3 |
32 |
3.5 |
15.5 |
| KCF-M8- (B) |
6.8 |
8 ～ 11 |
12 |
8 |
3 |
23 |
3 |
34 |
5 |
17.5 |
| KCF-M10- (B) |
8.5 |
10 ～ 13 |
15 |
10 |
3.5 |
24 |
3 |
37 |
7 |
30.5 |
| KCF-M7 / 16- (B) |
9.7 |
11 ～ 14 |
16 |
12 |
4 |
24 |
3 |
39 |
8 |
37.5 |
| KCF-12- (B) |
10.4 |
12 ～ 15 |
16 |
12 |
4 |
24 |
3 |
39 |
9 |
41 |

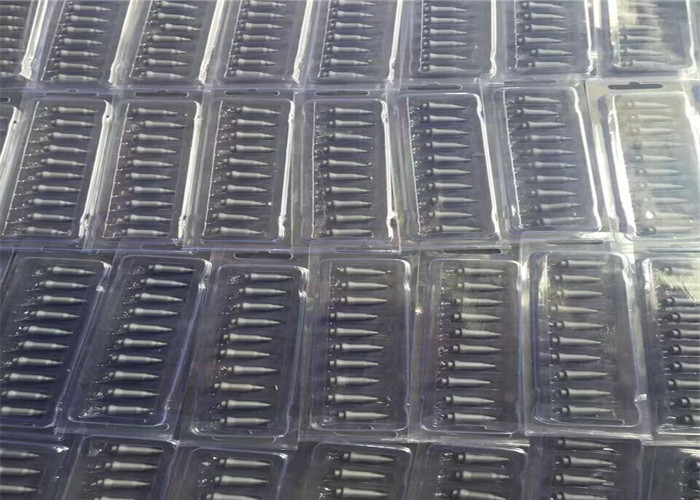

5.Daha fazla resim
