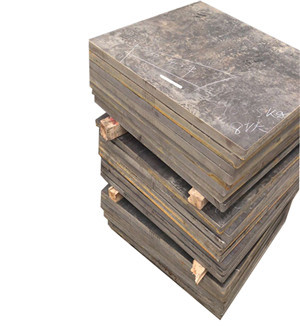

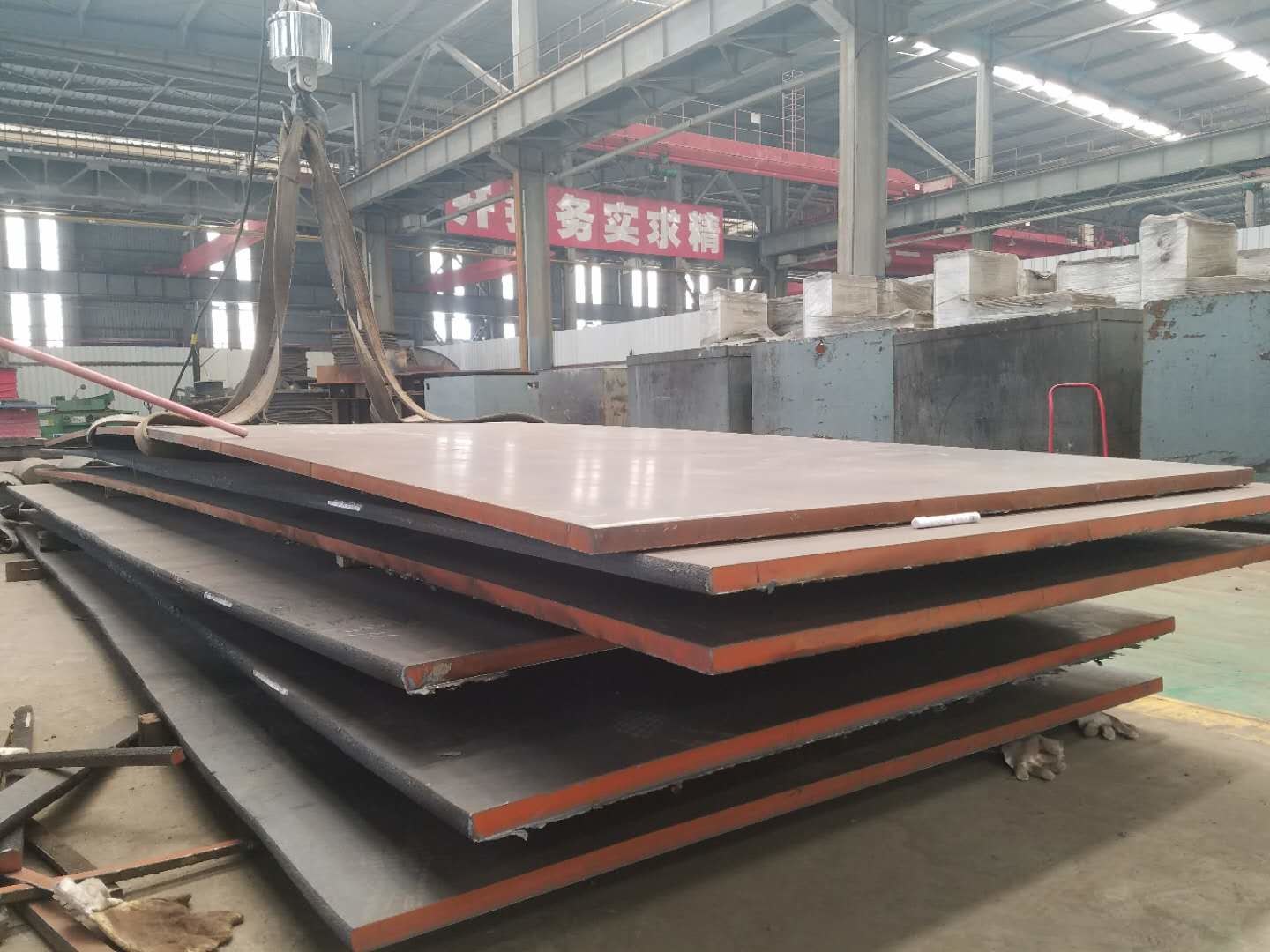

Radyo Endüstrisi için Invar 36 Nikel Alaşımlı Levha Levha

Nikel Alaşımlı Invar Plaka 4J36 Invar 36 Levha

1.Tanım:

4J36 alaşımı ayrıca INVAR alaşımı olarak da adlandırılır.Alaşımın Curie noktası yaklaşık 230℃'dir.Bu sıcaklığın altında alaşım ferromanyetiktir ve çok düşük genleşme katsayısına sahiptir.Bu sıcaklığın üzerinde alaşım manyetik değildir., Genişleme katsayısı artar.Alaşım esas olarak sıcaklık değişimleri aralığında yaklaşık olarak sabit boyutlara sahip bileşenleri üretmek için kullanılır ve radyo endüstrisinde, hassas aletlerde, sayaçlarda ve diğer endüstrilerde yaygın olarak kullanılır.

4J36, oksiasetilen kaynağı, ark kaynağı, elektrik kaynağı ve hidrojen atomu kaynağı ile kaynaklanabilir.Genleşme katsayısı alaşımın kimyasal bileşimi ile ilgili olduğundan, kaynak nedeniyle alaşım bileşiminden mümkün olduğunca kaçınılmalıdır.Bu nedenle argon ark kaynağı kullanmak en iyisidir.Kaynak için dolgu metali, kaynak gözeneklerini ve çatlağı azaltmak için tercihen %0.5 ila %1.5 titanyum içermelidir.

2.ısıl işlem süreci

Gerilim giderme tavlama	530~550℃'ye ısıtın, 1~2 saat tutun.Fırında soğutun
tavlama	830~880℃'ye kadar ısıtma, 30 dakika basılı tutun.fırın soğutma
stabilizasyon	(1) Koruyucu bir atmosferde 830 ℃'ye ısıtın, 20 dakika tutun.~ 1h, söndürme (2)Temper
Önlemler	(1) Alaşım ısıl işlemle sertleştirilemez (2) Yüzey işlemi kumlanabilir, cilalanabilir ve salamura edilebilir





3.Tedarik kategorisi

Tip	Boyut
Tel	D= 0.1~8mm
şerit	G= 5~250 mm	T= 0.1 mm
Folyo	G= 10~100 mm	T= 0.01~0.1
Çubuk	Çap= 8~100mm	L= 50~1000





4.4J36 Kimyasal bileşim, %

Ni	35~37	Fe	bal.	ortak	-	Si	≤0.3
ay	-	Cu	-	cr	-	Mn	0,2~0,6
C	≤0.05	P	≤0.02	S	≤0.02





5.4J36 Genişleme katsayısı

θ/℃	α1/10-6℃-1	θ/℃	α1/10-6℃-1
20~-60	1.8	20~250	3.6
20~-40	1.8	20~300	5.2
20~-20	1.6	20~350	6.5
20~-0	1.6	20~400	7.8
20~50	1.1	20~450	8.9
20~100	1.4	20~500	9.7
20~150	1.9	20~550	10.4
20~200	2.5	20~600	11.0
